实验室排风柜的排风设计

发布时间：2019/07/17 丨 文章来源：杭州金诺实验设备 丨 浏览次数：

　　分析化验室通常有局部排风和全面排风的要求，当操作人员进行宜产生有毒害或刺激性气味的分析化验工作时，启动局部排风系统，迅速排出有害气体，包括通风柜排风和排风罩排风;当进行一般工作时，启动全面排风系统，排除化学药品存放时散发出的异味，维持房间良好的空气环境。实验室排风系统如何设计?VOLAB小编就来带大家看看。

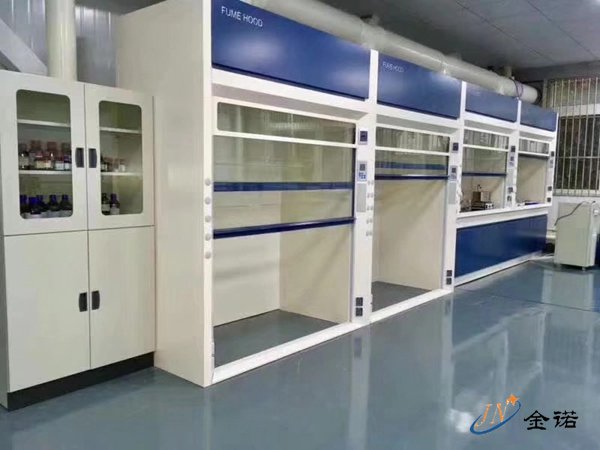

　　通风柜排风主要适用于有气味和有害气体散发的化学实验，在工作口上造成一定的吸入风速，以便有组织地将有害气体排至室外。恒定的吸入速度可使通风柜内包容空间的有害物质的逃逸减小到最低程度，从而使通风柜前的操作人员的安全健康得到最大的保证。英国标准(BS7258)通风柜设计和规定推荐使用以下吸入风速。吸入风速(m/s) 通风柜的使用场合最小0.7 带有放射物质的操作最小0.5 常规操作最小0.2 化学品储存目前，大部分分析化验室所选用的通风柜为排风型通风柜，这种系统虽然表面上看起来系统简单，成本低。但实际运行并不理想，如果不设补风系统，则单靠门窗渗透风量很难补充通风柜的排风量，造成通风柜排风能力下降，有害物外泄。如果设补风系统，大部分分析化验室对环境温度均有要求，则新风处理所需的能量很大。所以对于采暖或空调房间内的通风柜宜采用补风型通风柜，送风不必处理即可送至柜前，最高可达排风量的70%，以降低新风补充量，达到节约采暖，空调能耗的目的;同时，利用送风冲刷呼吸区并带走污染物，安全有效。但对于室内外温差较大地区，补风型通风柜会对操作者的头部，肩部造成不适，且宜出现结冷凝水现象，则不宜选用此种通风柜。

　　通风柜排风系统可采用一机一柜式排风系统或一机多柜式排风系统，根据通风柜的同时使用情况确定。一机一柜式排风系统，单股气流不会和其它气流相互影响，风机的启停也只影响到一个通风柜，非常适用于排风柜不多的小型实验机构或单层实验机构。但这种系统增加费用，风机总体效率低，数量众多使得日常维护成为问题。

　　一机多柜式排风系统适用于规模较大或多层的实验楼，引入各种先进的控制技术，根据通风柜排风中化学品性质组合多台通风柜共用一个风机及排风管的方法。

　　对于某些较大实验设备，或无法在通风柜中进行的实验操作，可在其上部或侧面采用结构简单，制作方便的排风罩。罩口截面和形状可灵活的与有害物的扩散形状相匹配，并且在不影响工艺操作的情况下，尽量靠近有害物散发点。通常情况下，操作人员在不进行实验时都会习惯性的将排风系统关闭，

　　使得房间内其它空间区域内的污染物逐渐扩散，或通风柜关闭不严造成通风柜内残余的有害物外泄，污染房间空气，这些均要求房间有一全面排风系统，与局部排风系统配合使用。

　　可见实验室的排风系统是十分重要的，这是任何一个实验室建设过程中必然着重考虑的地方。

　　7焓差实验室在建设前准备哪些工作?教你怎样做到节约能源降低成本

　　焓差实验室常用于提供所需的工作条件，如一定的温度、一定的相对湿度等环境条件，常用于测量空调产品的水流量、空气流量、功耗、制冷和制热能力。它是现代空调检测装置和设计的重要试验场所。

　　建研测控焓差实验室是以空气焓差法为原理建造的测定空调机制冷、制热能力的试验室。焓差实验室的组成包括：试验室外围保温结构、空气处理机组、温湿度采样系统、空气流量测量装置、试验室测量控制系统、测量数据采集系统。在焓差实验室进行试验前，需要检查确认以下项目是否运行正常。

　　a、室内外侧电加湿器水箱的水位正常

　　b、检查动力柜和控制柜有无异常

　　c、检查电网供电电压是否正常

　　d、被测空调器安装正确

　　e、室内外侧工况取样风机及焓差测量箱体内出风取样风机运转正常

　　f、室内外侧循环风机运转正常，无异常声响

　　g、室内外侧制冷机组运转正常，无异常声响

　　h、操作盘上仪表显示正常，无报警

　　i、湿球纱布未脱浇

　　j、被测机供电电源已打开，电压、频率设定正确

　　k、试验室无异味

　　l、检查各设备电流表的指示正常

　　m、试验室大门已关闭

　　建研测控焓差实验室试验前的准备工序

　　a. 安装被测空调

　　安装被测空调必须按国家标准或企业标准中的规定进行(如测试窗机，必须约有 5度或试验规定的倾斜角度等，试验室内外侧窗机安装空需用隔热材料进行填充，保证无漏风、漏冷或漏热)，分体式空调器的内外机联接管及内机必须先用真空泵抽真空并确认无泄漏后，再进行冷媒充注，以确保被测空调器制冷制热性能的测试准确度。

　　b. 接好空调器与焓差测量装置的过渡风道

　　过渡风道要与被测空调器出风口、混合静压箱进风口紧密配合，不允许漏风、漏冷或漏热，更不得形成风阻。空调器出风口百叶窗导流板位置需固定在正常工作位置，且在整个测试过程中不得变动

。

　　c. 安放空气取样笛管

　　进风取样笛管必须放置在被测空调进风口前 25cm 至 30cm 左右。取样笛管进风口不得有堵塞现象 安装湿球纱布

　　测量湿球温度的铂电阻温度传感器上必须套好符合要求的脱脂湿球纱布。安装纱布前，要求洗干净双手，纱布用镊子提取。铂电阻上必须套上 8cm 纱布，纱布下端留出 6cm 纱布不套入铂电阻棒上。将铂电阻棒插入取样风盒中，并将留出之纱布浸入水中。铂电阻棒下端距取样盒水面约 3cm。检查取样盒中蒸馏水的水位。 为保证测试结果正确性，湿球测量纱布每天必须更换。

　　因此在焓差实验室建设之前，有必要进行相关规划、包括实验室要检验的空调机项目等
